    Система ЧПУ для фрезерных станков 130iMe

    Система ЧПУ для фрезерных станков 130iMe

    Максимальная скорость подачи: 60 м / мин

    Максимальная скорость резания: 30 м / мин

    Функция предварительной выборки программы, обеспечивающая точное и плавное соединение программных блоков, особенно актуальных для работы пресс-форм, гравировального и фрезерного оборудования.

    Скорость:

    • Максимальная скорость подачи: 60 м / мин
    • Максимальная скорость резания: 30 м / мин
    • Функция  предварительной  выборки  программы,  обеспечивающая  плавное  соединение  программных блоков.

    Точность:

    • Компенсация погрешности шага винта, максимально повышает точность станка
    • Импульсный эквивалент подачи: точность может быть установлена  0,1 мкм

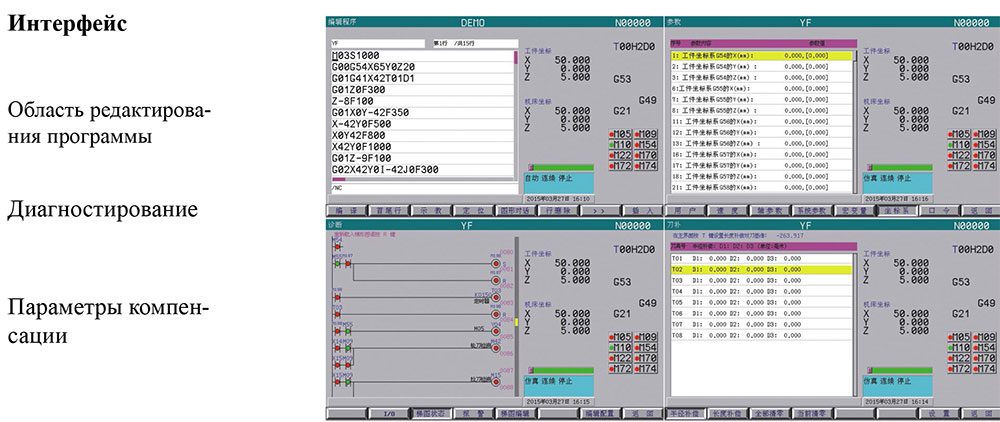

    Интерфейс:

    • Пользователь может редактировать 10 логических управляющих команд, 48 портов ввода и 32 порта вывода, входные сигналы могут переключаться между высоким и низким уровнем
    • Интерфейс переносного USB-накопителя и порт связи RS232, обеспечивающий передачу DNC и расширяющий объем памяти.
    • Выносные и бортовые пульты управления являются дополнительными опциями для различных потребностей.
    • Двухканальное управление частотой вращения шпинделя позволяет управлять различными типами стоек инструментов для интеграции в разные типы станков.

    Операции:

    • Полноэкранный интерфейс редактирования, передний план и платформа фонового управления, позволяют легко выполнять программирование или настройку параметров в процессе обработки.
    • Графическая функция, позволяет предварительно просмотреть траекторию инструмента на экране в двумерном и трехмерном режиме или выполнить операцию моделирования, чертеж можно увеличивать, масштабировать или свободно вращать и переключать с одного вида на другой.
    • Разовый или непрерывный режим могут свободно переключаться между собой во время обработки.
    • Доступна обработка из любого блока программы или любого номера инструмента.
    • Скорость шпинделя и скорость подачи регулируется в режиме реального времени.
    • 32-разрядный  высокопроизводительный  микропроцессор промышленного класса с низким энергопотреблением, частотой 400 МГц, реализующий высокую скорость и высокую точность управления.
    • Управляемые оси: 3-4 оси
    • Одновременное  использование  осей:  линейные 2-4 оси, дуговые 2-3 оси
    • 8-дюймовый  TFT-дисплей  с  разрешением 800x600
    • Новый усовершенствованный модульный дизайн и структура, значительно улучшенная помехоустойчивость  и  повышенная  надежность для работы в жестких условиях производства.
    • Период интерполяции 2 мс, точность достигает 1 мкм.
    • Максимальная скорость подачи до 60 м/мин; максимальная скорость резки до 30 м/мин
    • A,  В  две  группы  G-команд,  совместимые  с G-кодами международного стандарта.
    • Линейный контроль, функция точности обработки;
    • Открытый PLC. Возможность использования дополнительного  программного  обеспечения PLC. 48 портов ввода и 32 порта вывода, пользователи могут редактировать логику ввода-вывода в соответствии с различными требованиями.
    • Обширный функционал управления программным обеспечением: макропрограммы, дополнительная система координат детали, функция защиты параметров и паролей программ.
    • Поддержка  различных  типов  магазинов  инструмента,  таких  как  карусельный,  дисковый, цепной, с сервоприводом и т.д.
    • Настройка сервошпинделя, реализована функция для жесткого нарезания резьбы(M)
    • Поддержка 17-битных абсолютных энкодеров серводвигателей,  значительно  повышающих скорость и точность управления
